Système de contrôle terminal d'environnement pour une visualisation rapide

Toutes les images (ou vidéos) de cette page représentent l'application de notre système de contrôle terminal d'environnement dans les projets clients.

Pour faciliter votre compréhension, voici la vidéo du projet de TaiYu (HK) Group,

À 0:34s, le système avicole intelligent vcloud est présenté.

La vidéo est adaptée à la visualisation sur des appareils à écran vertical. Veuillez l'ouvrir et la regarder sur un téléphone mobile ou un iPad.

Notre conception et la qualité du système de contrôle de la ventilation et de la température ainsi que des équipements sont basées sur les normes européennes et américaines.

Pour vous aider à comprendre le système climatique avicole complet, voici 3 vidéos des cas de TaiYu (HK) Group - smontrant le contrôleur intelligent, la coopération des ventilateurs, des panneaux, des portes à flux d'air, du système d'entrée et des autres équipements climatiques dans le poulailler.

Cas 1 de TaiYu (HK) Group

À 2:36s, il montre le système climatique complet dans le poulailler.

Cas 2 de TaiYu (HK) Group

À 0:52s, il montre le système climatique complet dans le poulailler.

Cas 3 de TaiYu (HK) Group

À 0:22s, il montre le système climatique complet dans le poulailler.

Pourquoi choisir et coopérer avec Taiyu (HK) Group ?

Voici une vidéo de 15 minutes montrant les équipements de ferme avicole, le département de production, le contrôle qualité, le département logistique, les cas clients...

1. Vous bénéficierez d'une qualité de classe mondiale tout en réduisant les coûts de 20 %.

La recherche et le développement continuent de collaborer avec des ingénieurs européens et américains, mais la production se fait en Chine ou dans d'autres filiales.

2. Vous pouvez rapidement obtenir toutes les données de leur ferme avicole.

Nous disposons d'un système de gestion intelligente artificielle, comme la visualisation des données de consommation d'aliments, de taux de croissance, etc., de tous les poulaillers via l'application installée sur votre téléphone mobile, iPad ou ordinateur.

Équipements de ferme avicole recommandés dont vous pourriez avoir besoin

Whatsapp 24 heures en ligne maintenant +86 18830120193, +234 8111199996, pour obtenir votre plan d'affaires complet de ferme avicole et la liste des équipements avec devis.

Système de contrôle terminal d'environnement conforme aux normes européennes

Brève introduction du système de contrôle terminal d'environnement

Disposition globale de la ferme avicole

1. Contrôle d'entrée d'air segmenté en trois zones pour l'avant, le centre et l'arrière du poulailler.

2. Ajustement de la température jour/nuit en fonction des conditions extérieures.

3. L'écran tactile industriel prend en charge 40 contacts secs pour un fonctionnement stable.

4. Transmission de données en temps réel via une passerelle intelligente vers un serveur cloud pour une surveillance multi-terminaux.

5. Gestion environnementale entièrement automatisée basée sur des paramètres intégrés ; les réglages peuvent être personnalisés par ferme.

6. Prend en charge la gestion intégrée de l'alimentation, de l'eau, de l'éclairage, du chauffage et du refroidissement par rideau humide pour une efficacité accrue.

Caractéristiques du système de contrôle terminal d'environnement

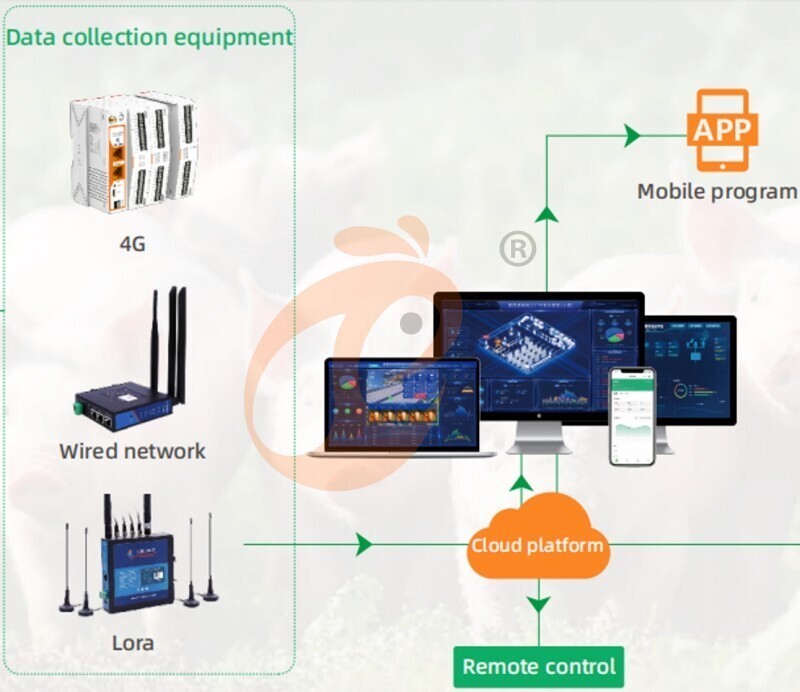

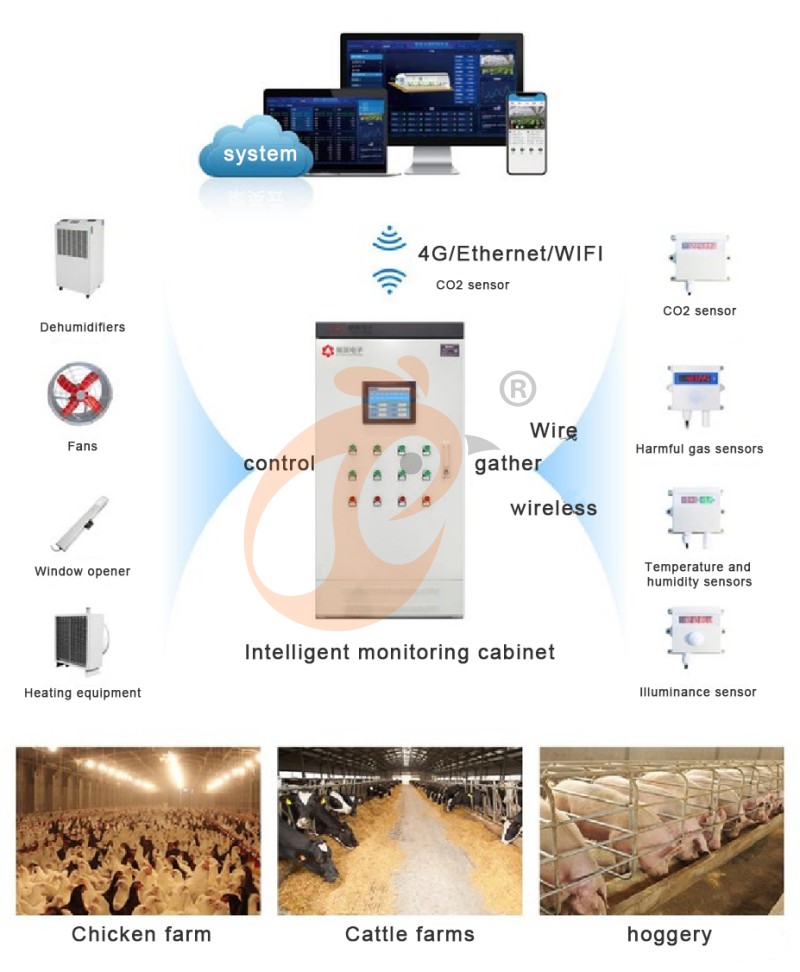

Disposition des logiciels et matériels

Contrôle cloud de la ferme avicole

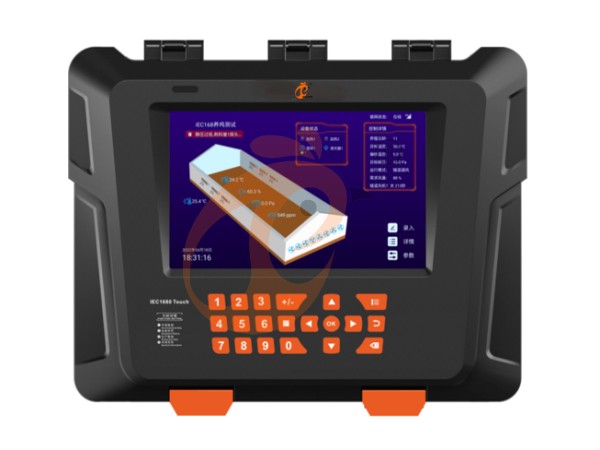

1. Contrôleur industriel à écran tactile : affichage de 10 pouces montrant un schéma 3D du poulailler avec tous les paramètres environnementaux.

2. Ventilation multi-zones : 22 groupes de ventilateurs avec 36 niveaux de ventilation ; rideaux de mur montagneux et de paroi latérale contrôlés indépendamment.

3. Détection en trois sections : capteurs avant, centre et arrière permettant un ajustement en temps réel des ouvertures des petites fenêtres pour réduire les différences de température.

4. Ventilateurs à vitesse contrôlée avec fonction de temps : la ventilation s'ajuste selon le taux de respiration minimum.

5. Simulation d'éclairage : simulation du lever et du coucher du soleil avec intensité réglable et fonction d'extinction retardée.

6. Ajustement de la température jour et nuit : contrôle automatique de la température basé sur des périodes définies.

7. Contrôle de chauffage par zone : trois zones indépendantes ; prend en charge les ventilateurs à pression descendante et de circulation, et l'uniformité de la ligne de matériau en chaîne.

8. Modes de refroidissement par rideau humide : contrôlé par temps, normalement ouvert ou ajustement automatique basé sur la température.

9. Surveillance de l'eau et de l'alimentation : enregistre la consommation d'eau à partir de 6 mètres ; statistiques de consommation d'alimentation prises en charge pour jusqu'à 4 tours d'alimentation.

10. Intégration cloud (Controller-9200 Plus) : surveillance en temps réel de la température, de l'humidité, de la pression négative et du CO₂ ; les données anormales déclenchent des alarmes. Prend en charge le partage de données multi-terminaux et la gestion d'élevage en ligne.

Exemple du système de contrôle terminal d'environnement

Collecte complète des données

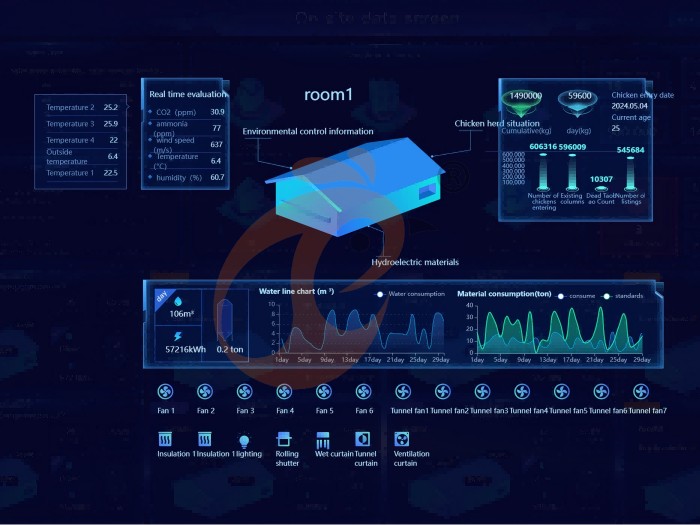

Écran de données sur site

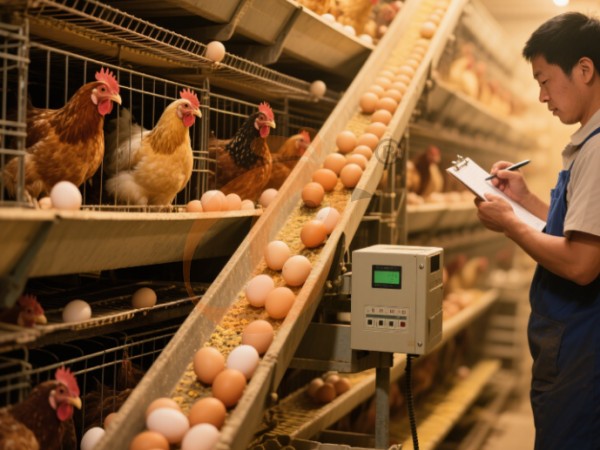

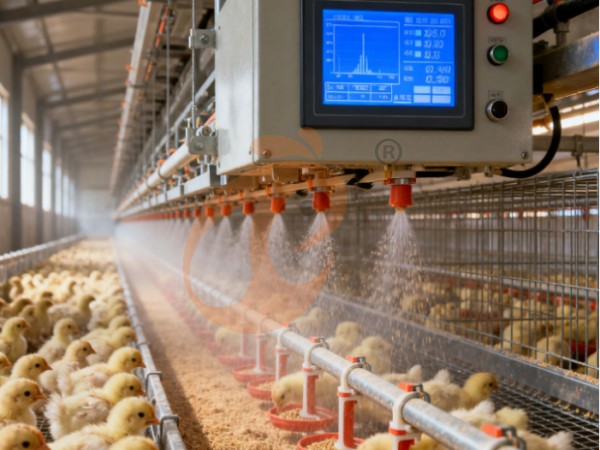

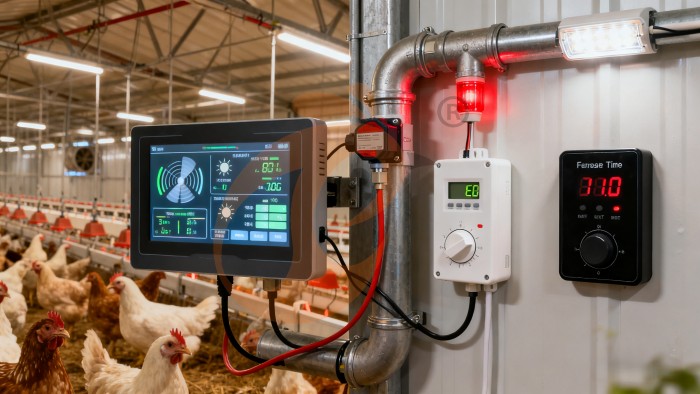

Dispositif matériel dans la ferme avicole

Faites glisser le tableau pour voir le contenu complet. Les données sont fournies à titre indicatif uniquement.

Principe de fonctionnement du système de contrôle terminal d'environnement

1. Capteurs et dispositifs de surveillance

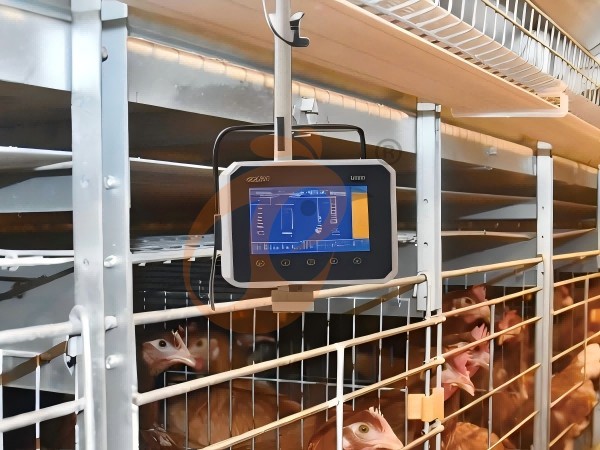

Capteur sur le système de cage

Capteur sur le système sans cage

Capteur sur le système avicole

Accessoires

• Capteurs de température

• Capteurs d'humidité

• Capteurs de flux d'air

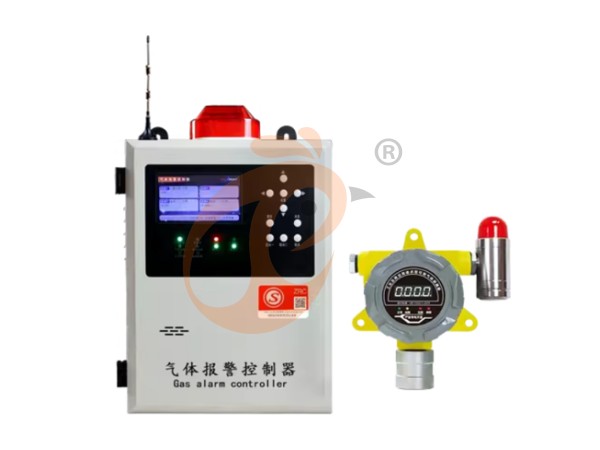

• Capteurs d'ammoniac (NH₃) et de CO₂

• Capteurs de pression statique

Processus de travail

• Mesure de la température, de l'humidité, du flux d'air et de la qualité de l'air dans plusieurs zones.

• Transmission des données en temps réel au contrôleur ETCS et à la plateforme cloud.

• Mise à jour automatique du tableau de bord sur l'application mobile, la tablette ou le PC pour que les gestionnaires de ferme puissent voir les conditions actuelles du poulailler.

2. Contrôleur et plateforme cloud

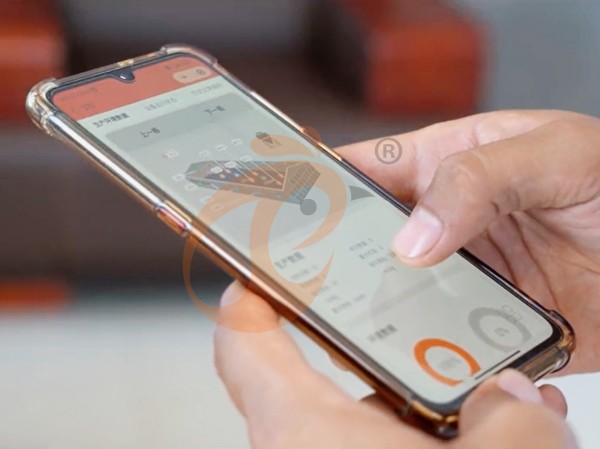

Application de gestion mobile

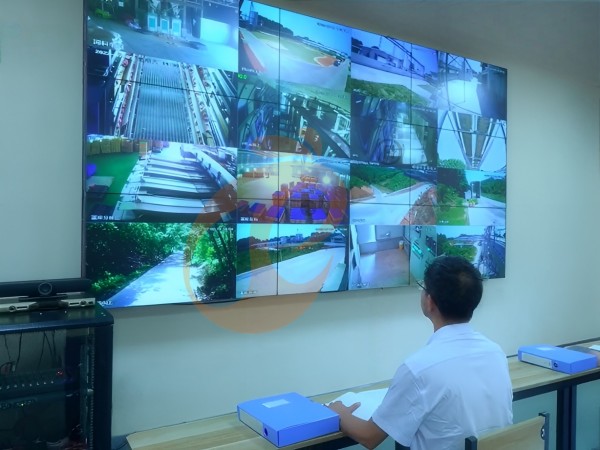

Centre de surveillance CCTV

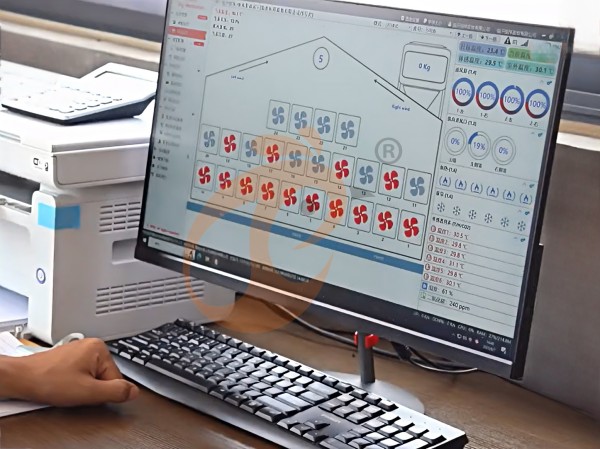

Écran de données

Accessoires

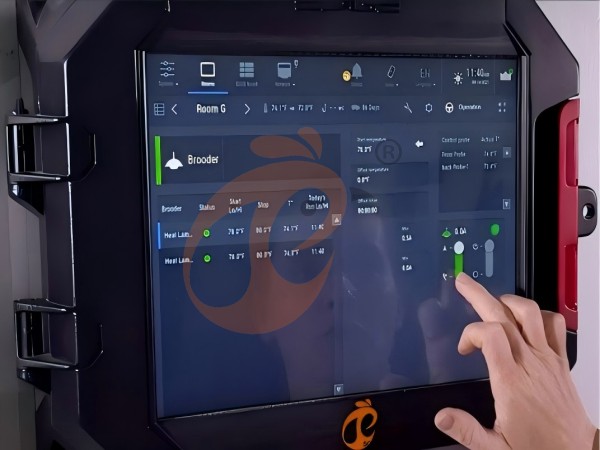

• Contrôleur industriel à écran tactile

• Module d'intégration cloud

• Interfaces de communication (Wi-Fi / RS485 / Ethernet)

Processus de travail

• Reçoit les données environnementales de tous les capteurs.

• Analyse les paramètres en temps réel et les compare avec les plages cibles prédéfinies.

• Émet des commandes pour ajuster les ventilateurs, les rideaux, les humidificateurs et les déshumidificateurs pour maintenir des conditions optimales.

• Stocke les données historiques pour la maintenance prédictive et l'optimisation opérationnelle.

3. Contrôle automatisé des équipements

Accessoires

• Ventilateurs de ventilation à vitesse variable

• Rideaux et registres automatisés

• Humidificateurs et déshumidificateurs

Processus de travail

• Fonctionne les équipements selon les instructions du contrôleur.

• Les ventilateurs ajustent leur vitesse en fonction de la température, du flux d'air et des niveaux d'ammoniac.

• Les rideaux s'ouvrent/ferment automatiquement pour réguler la distribution du flux d'air.

• Les humidificateurs et déshumidificateurs s'ajustent pour maintenir l'humidité cible.

• Les équipements fonctionnent, s'arrêtent ou changent de mode selon le planning de la ferme.

4. Système d'alarme et de sécurité

Accessoires

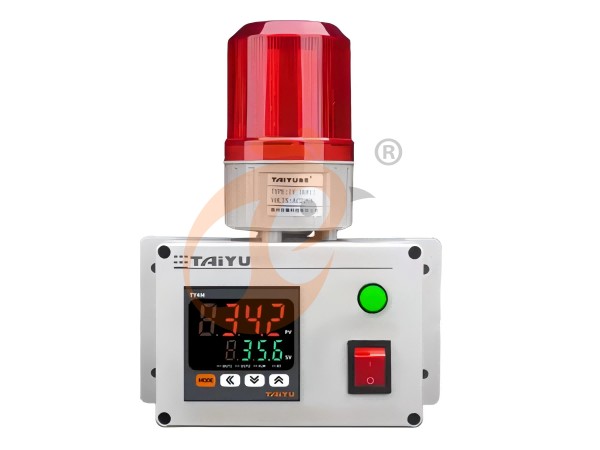

• Module d'alarme du contrôleur

• Interface d'arrêt d'urgence

Processus de travail

• Détecte les lectures anormales ou les dysfonctionnements des équipements.

• Envoie des alertes en temps réel au gestionnaire de ferme via l'application mobile ou l'ordinateur.

• Arrête automatiquement les équipements concernés pour prévenir les dommages ou les risques.

• Enregistre les événements d'alarme et génère des rappels de maintenance.

Maintenance du système de contrôle terminal d'environnement

1. Ventilateurs : Nettoyez les pales trimestriellement ; vérifiez l'alignement du moteur.

2. Capteurs : Vérifiez les lectures mensuellement ; calibrez si nécessaire.

3. Rideaux & registres : Lubrifiez semestriellement ; assurez un fonctionnement fluide.

4. Logiciel du contrôleur : Mettez à jour trimestriellement pour maintenir l'efficacité de l'algorithme.

5. Conduits & tuyaux : Inspectez semestriellement ; retirez la poussière ou les obstructions.

6. Résumé : Une maintenance régulière assure un fonctionnement fiable, un microclimat optimal et une meilleure performance des volailles.
